Como você seleciona um ventilador centrífugo resistente para uso industrial?

Especificando o correto ventilador centrífugo para serviço pesado para uma aplicação industrial é uma das decisões mais importantes no projeto de um sistema de ventilação ou de ar de processo. Um ventilador subdimensionado não consegue superar a resistência do sistema e não fornece o fluxo de ar necessário. Um ventilador superdimensionado desperdiça energia, aumenta o ruído, acelera o desgaste dos rolamentos e muitas vezes opera em uma região instável de sua curva de desempenho. Para engenheiros de compras, gerentes de fábrica e distribuidores atacadistas, este guia fornece uma estrutura de avaliação em nível de engenharia que abrange projeto de impulsor, desempenho aerodinâmico, seleção de motores, correspondência de aplicações e critérios de fornecimento.

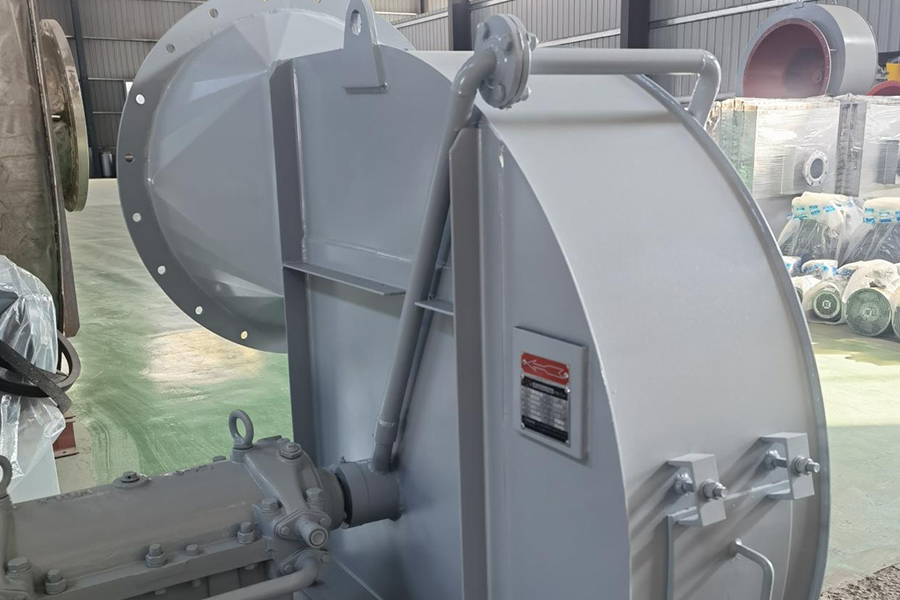

O que é um ventilador centrífugo para serviço pesado? Princípios Operacionais Fundamentais

Um ventilador centrífugo acelera o ar transferindo energia cinética rotacional de um impulsor acionado para a corrente de ar. O ar entra no impulsor axialmente no olho (centro), é acelerado radialmente para fora pelas pás rotativas e sai para um invólucro em voluta onde a pressão da velocidade é convertida em pressão estática. O termo "serviço pesado" na classificação de ventiladores industriais denota ventiladores construídos para lidar com demandas operacionais elevadas - incluindo altas pressões estáticas acima de 1.000 Pa, ciclos de trabalho contínuos em temperaturas elevadas, correntes de ar corrosivas ou carregadas de partículas e carga estrutural de grandes diâmetros de impulsores e altas velocidades de rotação.

Mecanismo de conversão de fluxo de ar e geração de pressão

Um relação fundamental de desempenho em um ventilador centrífugo é descrita pelas leis do ventilador, que governam como o volume do fluxo de ar (m3/h), a pressão estática (Pa), a potência do eixo (kW) e o nível de ruído mudam com a velocidade e o tamanho do impulsor. Essas relações são fixadas pela mecânica dos fluidos e aplicadas uniformemente em todos os projetos de ventiladores centrífugos:

• O volume do fluxo de ar varia diretamente com a velocidade de rotação do impulsor (rpm) – duplicar a velocidade duplica o fluxo
• A pressão estática varia com o quadrado da velocidade do impulsor – duplicar a velocidade quadruplica a pressão
• A potência do eixo varia com o cubo da velocidade do impulsor – duplicar a velocidade aumenta o consumo de energia por um fator de oito
• Para ventiladores geometricamente semelhantes na mesma velocidade, o fluxo de ar varia com o cubo do diâmetro do impulsor e a pressão varia com o quadrado do diâmetro.r

Estas leis têm implicações diretas no custo de energia em sistemas de ventilação de carga variável. Um inversor de frequência variável (VFD) que reduz a velocidade do ventilador em 20% reduz o consumo de energia em aproximadamente 49%, razão pela qual o controle VFD é a especificação padrão no projeto moderno de ventilação industrial com eficiência energética.

Tipos de impulsor, materiais e projeto estrutural

Tipos e materiais de impulsor de ventilador centrífugo para serviços pesados

A geometria das pás do impulsor é o principal determinante da característica pressão-volume de um ventilador centrífugo, pico de eficiência e adequação para diferentes condições de qualidade do ar. As três geometrias principais da lâmina – curvada para trás, curvada para frente e radial – atendem, cada uma, a diferentes requisitos de pressão, eficiência e tratamento de contaminação. A tabela abaixo compara esses projetos em relação aos parâmetros mais relevantes para as decisões de compras industriais.

A seleção do material para impulsores de serviço pesado depende da temperatura, da composição química e do conteúdo abrasivo da corrente de ar manuseada. O aço carbono padrão (S235JR ou S355JR de acordo com EN 10025) é usado para aplicações de ar limpo em temperatura ambiente. O aço carbono galvanizado por imersão a quente ou revestido com epóxi prolonga a vida útil em ambientes moderadamente corrosivos. O aço inoxidável (304 ou 316L) é especificado para ventilação de plantas químicas e ambientes de processamento de alimentos. O aço resistente ao desgaste com alto teor de cromo (normalmente com teor de Cr de 28%) é usado em aplicações de processamento mineral e de fábricas de cimento, onde o impacto de partículas abrasivas é o principal mecanismo de falha.

Fluxo de ar, pressão estática e correspondência de resistência do sistema

Especificações de fluxo de ar e pressão estática do ventilador centrífugo para serviços pesados

O dimensionamento aerodinâmico correto requer traçar a curva de desempenho do ventilador em relação à curva de resistência do sistema. O ponto de operação do sistema é a intersecção dessas duas curvas. Um ventilador bem selecionado opera em ou próximo ao seu ponto de eficiência máxima na condição operacional projetada. Operar na extremidade esquerda do ponto de eficiência máxima corre o risco de aumentar – uma instabilidade aerodinâmica que causa reversão cíclica do fluxo, vibração severa e danos rápidos por fadiga do impulsor. A tabela abaixo fornece referência fluxo de ar do ventilador centrífugo para serviços pesados e especificações de pressão estática em categorias típicas de tamanho de ventilador industrial.

Os requisitos de pressão estática para um sistema de dutos são calculados somando todas as perdas de pressão ao longo do duto mais longo - incluindo perdas por atrito do duto reto (calculadas pela equação de Darcy-Weisbach), perdas de ajuste (curvas, contrações, expansões), quedas de pressão do filtro e da bobina e resistências do dispositivo terminal. Os compradores devem especificar a pressão estática total do sistema na taxa de fluxo de ar projetada, e não apenas um desses valores, ao solicitar a seleção de ventiladores aos fornecedores.

Potência do motor, configuração do inversor e classificação de eficiência

Classificação de potência e eficiência do motor de ventilador centrífugo para serviços pesados

Seleção de motor para um ventilador centrífugo para serviço pesado deve levar em conta o fator de serviço, a corrente de partida, a configuração do inversor e a classe de eficiência energética. A potência nominal do motor deve exceder a potência do eixo do ventilador no ponto máximo de operação do sistema — normalmente com um fator de serviço de 1,10 a 1,25 aplicado à potência calculada do eixo para evitar sobrecarga térmica durante picos de demanda ou variações de resistência do sistema.

A configuração do inversor afeta diretamente a flexibilidade da instalação, a capacidade de ajuste de velocidade e o acesso para manutenção:

• Acionamento direto: O impulsor é montado diretamente no eixo do motor. Essa configuração elimina perdas na correia (normalmente ganho de eficiência de 3 a 5% em relação ao acionamento por correia), reduz a manutenção e fornece um envelope de instalação compacto. O acionamento direto é padrão para ventiladores menores de até aproximadamente 30 kW e para ventiladores que exigem controle preciso de velocidade via VFD.
• Transmissão por correia (correia em V ou poli-V): O motor aciona o eixo do ventilador através de um arranjo de polia e correia. O acionamento por correia permite o ajuste da velocidade do impulsor alterando os diâmetros das roldanas – útil para comissionamento em campo onde a resistência exata do sistema era incerta na fase de projeto. Os acionamentos por correia em V padrão apresentam perda de transmissão de 3 a 5%. As correias dentadas ou síncronas recuperam 1–2% desta perda.
• Unidade acoplada: O motor e o eixo do ventilador são conectados através de um acoplamento flexível. Usado em ventiladores grandes acima de 75 kW onde a montagem direta no eixo do motor é mecanicamente impraticável. Requer alinhamento preciso do eixo para evitar desgaste prematuro do rolamento e do acoplamento.

A classificação de eficiência energética do motor segue os padrões IE (Eficiência Internacional) definidos na IEC 60034-30-1. IE3 (Eficiência Premium) é a classe mínima obrigatória para motores acima de 0,75 kW na União Europeia sob o Regulamento UE 2019/1781, em vigor a partir de julho de 2023. IE4 (Eficiência Super Premium) é cada vez mais especificado em contratos de aquisição de ventiladores industriais de serviço contínuo para minimizar o custo de energia do ciclo de vida. O serviço pesado potência do motor do ventilador centrífugo e classificação de eficiência devem sempre ser avaliados em conjunto – um motor de maior eficiência com a mesma potência nominal reduz o consumo anual de energia e o custo operacional ao longo da vida útil do ventilador.

Aplicações de Ventilação Industrial e Requisitos Ambientais

Ventilador centrífugo para serviços pesados para sistemas de ventilação industrial

O ventilador centrífugo para serviço pesado for industrial ventilation systems O mercado abrange uma ampla variedade de ambientes de processo, cada um impondo requisitos específicos de material, revestimento, vedação e segurança na construção do ventilador. As categorias a seguir representam os segmentos de aplicação industrial mais comuns com seus requisitos técnicos definidores:

• Ventilação de fundição e metalurgia: Lida com ar de alta temperatura (até 300–400 graus Celsius) com fumaça metálica e conteúdo de partículas finas. Requer lubrificação de rolamento em alta temperatura, pedestais de rolamento com isolamento térmico e revestimentos de impulsor resistentes ao desgaste. As vedações do eixo devem evitar a entrada de partículas abrasivas na caixa do rolamento.
• Ventiladores de purificação e exaustão de instalações químicas: Lida com fluxos de gases corrosivos contendo compostos ácidos ou alcalinos. Requer FRP (plástico reforçado com fibra) ou impulsor e carcaça de aço inoxidável, PTFE ou vedações de eixo mecânicas e construção resistente a faíscas se houver presença de vapores inflamáveis.
• Processamento de cimento e minerais: Lida com ar carregado de poeira em altas concentrações – até várias centenas de gramas por metro cúbico em aplicações de moagem bruta e exaustão de fornos. Requer impulsor radial (pá) com bordas de ataque da lâmina com face dura, revestimentos de desgaste substituíveis na zona de entrada da carcaça e arranjos robustos de vedação do eixo para evitar a entrada de poeira nos rolamentos.
• Ventilação de túneis e minas subterrâneas: Requer certificação ATEX ou IECEx para atmosferas potencialmente explosivas, alta integridade estrutural para impulsores de grandes diâmetros e design de baixo ruído para espaços subterrâneos ocupados. A capacidade de ventilador reversível é necessária em sistemas de ventilação de emergência em minas.
• Ventiladores de tiragem forçada (FD) e tiragem induzida (ID) da caldeira: Os ventiladores FD lidam com o ar ambiente em alto volume e pressão moderada. Os ventiladores ID lidam com gases de combustão quentes, empoeirados e corrosivos em temperaturas elevadas. Os ventiladores ID exigem especificações de material significativamente mais robustas do que os ventiladores FD para a mesma capacidade de caldeira.

Fornecimento por atacado: preços, MOQ e requisitos de certificação

Preços de atacado e MOQ de ventilador centrífugo para serviço pesado

Para compradores avaliando serviço pesado preços de atacado de ventilador centrífugo e MOQ , o mercado é segmentado acentuadamente por tamanho de ventilador, especificação de material e conteúdo de engenharia personalizado. Ventiladores de catálogo padrão em faixas de tamanho industrial médio (diâmetro do impulsor 400–800 mm, potência do motor 4–30 kW) em construção em aço carbono são o segmento de commodities de maior volume e oferecem os preços mais competitivos com MOQs tão baixos quanto 1–5 unidades. Grandes ventiladores personalizados acima de 75 kW são normalmente pedidos de unidade única ou de pequenos lotes, com pacotes completos de documentação de engenharia e prazos de entrega de 8 a 20 semanas.

A qualificação para aquisição no atacado de ventiladores centrífugos industriais deve incluir os seguintes requisitos de documentação e verificação:

• Certificado de teste de desempenho de ventiladores de acordo com ISO 5801 (ventiladores industriais — testes de desempenho usando vias aéreas padronizadas) ou AMCA 210 (métodos laboratoriais de teste de ventiladores para desempenho aerodinâmico certificado)
• Certificado de teste de severidade de vibração de acordo com a ISO 14694 (ventiladores industriais — especificações para qualidade de equilíbrio e níveis de vibração) — Grau BV-3 ou superior é padrão para ventiladores industriais
• Certificado de balanceamento do impulsor — grau de qualidade de balanceamento ISO 1940-1 G6.3 mínimo para serviço padrão; G2.5 para aplicações de precisão ou alta velocidade
• Certificado de classe de eficiência do motor IE de acordo com IEC 60034-30-1
• Certificado ATEX ou IECEx para ventiladores especificados em atmosferas potencialmente explosivas (as categorias exigidas dependem da classificação da zona)
• Certificados de materiais (certificados de moinho) para materiais do impulsor, eixo e revestimento de acordo com o padrão especificado
• Documentação de seleção de rolamento que confirma a vida útil do rolamento L10h em condições nominais de operação — o mínimo de 40.000 horas é padrão para serviço industrial contínuo

Perguntas frequentes

1. Qual é a diferença entre um ventilador centrífugo e um ventilador axial em aplicações industriais?

A ventilador centrífugo para serviço pesado gera pressão convertendo energia cinética rotacional em pressão estática através do fluxo de ar radial em um invólucro de voluta. Atinge altas pressões estáticas (500–15.000 Pa e superiores) com vazões volumétricas relativamente mais baixas, tornando-o adequado para sistemas de dutos com alta resistência. Um ventilador axial move o ar paralelamente ao eixo do eixo e atinge altas taxas de fluxo em baixas pressões estáticas (normalmente abaixo de 500 Pa). Ventiladores centrífugos são preferidos para ventilação industrial canalizada, ar de processo e sistemas de manuseio de materiais. Ventiladores axiais são preferidos para aplicações de grande volume e baixa resistência, como torres de resfriamento e exaustão de telhados.

2. Como calculo a potência necessária do motor para um ventilador centrífugo?

O required shaft power for a centrifugal fan is calculated from the formula: P = (Q x Ps) / (3600 x eta), where P is shaft power in kW, Q is airflow volume in m3/h, Ps is fan static pressure in Pa, and eta is the fan total efficiency expressed as a decimal. For example, a fan delivering 20,000 m3/h at 1,500 Pa with 70% total efficiency requires shaft power of (20,000 x 1,500) / (3,600 x 0.70) = approximately 11.9 kW. Motor rated power should be selected at least 10–25% above this calculated value to provide an adequate service factor for startup and system variation.

3. Qual padrão de vibração se aplica a ventiladores centrífugos para serviços pesados?

Os ventiladores centrífugos industriais são avaliados de acordo com a ISO 14694, que especifica limites de severidade de vibração em termos de velocidade de vibração (mm/s RMS) medida nas caixas de rolamento durante a operação em velocidade e carga nominais. Para ventiladores centrífugos padrão para serviços pesados, o limite de aceitação é normalmente BV-3, correspondendo a uma velocidade máxima de vibração de 4,5 mm/s RMS na condição instalada. Ventiladores instalados em montagens flexíveis ou operando em ambientes estruturais sensíveis podem ser especificados para BV-2 (2,8 mm/s RMS) ou BV-1 (1,8 mm/s RMS). Os compradores devem especificar o grau de vibração exigido nas especificações de compra e solicitar registros de testes de fábrica para cada unidade.

4. Quais certificações são exigidas para ventiladores centrífugos utilizados em atmosferas explosivas?

Ventiladores centrífugos instalados em áreas classificadas como atmosferas potencialmente explosivas sob a Diretiva ATEX 2014/34/UE (União Europeia) ou sistema IECEx (internacional) devem ser certificados para a categoria de equipamento aplicável e grupo de gás ou poeira. A categoria de equipamento necessária depende da classificação da zona da área de instalação — Zona 1 ou Zona 2 para perigos de gás/vapor, Zona 21 ou Zona 22 para perigos de poeira. A construção do ventilador em serviço em atmosfera explosiva requer combinações de materiais resistentes a faíscas (normalmente material do impulsor anti-faísca versus revestimento ou construção não metálica), provisões de aterramento antiestático e conformidade com a classe de temperatura para evitar a ignição da substância inflamável específica presente.
