Qual configuração personalizada de ventilador centrífugo otimiza o desempenho do seu sistema?

Engenheiros e especialistas em compras enfrentam decisões complexas ao especificar ventilador centrífugo personalizado sistemas para aplicações industriais. Esses dispositivos mecânicos convertem energia rotacional em fluxo de ar e pressão por meio da ação do impulsor, atendendo funções críticas nos setores de HVUmC, fabricação, processamento químico e geração de energia. Um compreensão das relações técnicas entre a geometria do impulsor, a construção do material e a eficiência do motor garantem a seleção ideal do equipamento que equilibra o investimento inicial com os custos operacionais do ciclo de vida.

Compreendendo os fundamentos do ventilador centrífugo

A ventilador centrífugo personalizado opera com base no princípio da irradiação radial. O ar entra axialmente através do olhar do impulsor e, em seguida, a força centrífuga ou aceleração para fora ao longo das superfícies das pás a 90 graus em relação à direção de admissão. A carcaça da voluta coleta é em alta velocidade e converte energia cinética em pressão estática através da expansão gradual da área da seção transversal. Essa capacidade de geração de pressão distingue os projetos centrífugos das alternativas axiais, tornando-os essenciais para sistemas com resistência significativa de dutos ou requisitos de filtração.

O cerne do impulsor influencia diretamente as características de desempenho. Diâmetros maiores movimentos são maiores volumes de ar em velocidades de giro mais baixas, melhorando a eficiência e reduzindo o ruído. Os impulsores industriais padrão variam de 200 mm a 3.000 mm, dependendo dos requisitos da aplicação. O projeto de velocidade específico, determinado pela velocidade de rotação, vazão e aumento de pressão, orienta a classificação adequada do ventilador para cada ponto de operação.

Tipos de projeto de impulsor e características de desempenho

A geometria do impulsor representa a principal variável de personalização que afeta a eficiência, a capacidade de pressão e a especificidade das partículas. Três configurações fundamentais de lâmina dominam as aplicações industriais, cada uma oferecendo perfis de desempenho diferentes

A tabela de comparação a seguir resume as diferenças críticas entre os tipos de impulsos:

Impulsores curvados para frente

Impulsores curvados para frente, comumente chamados de designs de gaiola de esquilo, apresentam numerosas pás rasas curvadas na direção de giro. Essas configurações são excelentes em aplicações de baixa pressão e alto volume que desbloqueiam dimensões compactas. No entanto, a curva de potência de sobrecarga apresenta riscos operacionais – a carga do motor aumenta significativamente à medida que a pressão estática diminui, podendo causar falha do motor se a resistência do sistema mudar.

Impulsores curvados para trás

Ventilador centrífugo curvado para trás As configurações oferecem eficiência superior por meio de perfis de lâmina aerodinâmica que se curvam contra a direção de rotação. Esses impulsos alcançam eficiência de 75-85%, mantendo características de potência sem sobrecarga. O design da lâmina autolimpante tolera cargas moderadas de poeira, tornando-a adequada para exaustão industrial e unidades de tratamento de ar. As variantes de alta pressão afetam pressões estáticas de até 1.750 mmWC com volumes de ar que chegam a 950.000 CMH

Impulsores de lâmina radial

Os projetos radiais empregam lâminas retas que se estendem perpendicularmente ao eixo de rotação. Essas configurações robustas lidam com materiais abrasivos, fibras fibrosas e correntes de ar transportadas de partículas que danificariam lâminas curvas. As aplicações industriais incluem transporte pneumático, sistemas de jato de areia e específicos de cavacos de madeira, onde a durabilidade substitui a otimização da eficiência.

Eficiência e correspondência de aplicações

A seleção do tipo de impulsor adequado requer análise da qualidade do ar, requisitos de pressão e prioridades de eficiência. Aplicações de ar limpo com pressão moderada precisam ser adequadas para projetos curvados para trás. Os sistemas HVAC de alto volume e baixa pressão funcionam de forma eficiente com impulsores curvados para frente. Materiais abrasivos ou fibrosos exigem configurações de lâmina radial apesar da menor eficiência.

Seleção de materiais para aplicações personalizadas

O ambiente operacional determina as especificações do material para ventilador centrífugo personalizado construção. Extremos de temperatura, meios corrosivos e níveis de abrasão influenciam a longevidade dos componentes e os intervalos de manutenção. Os materiais padrão incluem aço carbono, ligas de alumínio e vários tipos de aço inoxidável, com revestimentos especializados disponíveis para condições extremas.

A tabela a seguir compara as opções de materiais e sua adequação para diferentes ambientes industriais:

Construção em aço carbono

As classes padrão de aço carbono oferecem soluções econômicas para aplicações de ventilação geral e ar limpo. O revestimento em pó ou os acabamentos epóxi prolongam a vida útil em ambientes moderadamente corrosivos. A construção soldada de alto calibre suporta pressão de até 22 polegadas de medidor de água para ciclos de trabalho industrial [^45^].

Opções de aço inoxidável

Ventilador centrífugo de aço inoxidável a construção atende ambientes exigentes em processamento químico, fabricação de alimentos e aplicações marítimas. O aço inoxidável tipo 304 resiste a produtos químicos orgânicos e protocolos de limpeza padrão. O tipo 316L oferece resistência superior a cloretos para instalações domésticas e sistemas de lavagem química.

Ligas de alumínio

Rotores de liga de alumínio A356, fabricados através de extensões de baixa pressão e tratamento térmico T6, atingem resistência à tração superior a 280 MPa com alongamento acima de 3,5%. Esses componentes leves reduzem o peso geral do ventilador em aproximadamente 60% em comparação com equivalentes de aço, beneficiando aplicações de transporte e instalações com limitações estruturais. A construção em alumínio também atende aos requisitos de resistência a faíscas para aplicações em atmosferas explosivas.

Revestimentos e Ligas Especializadas

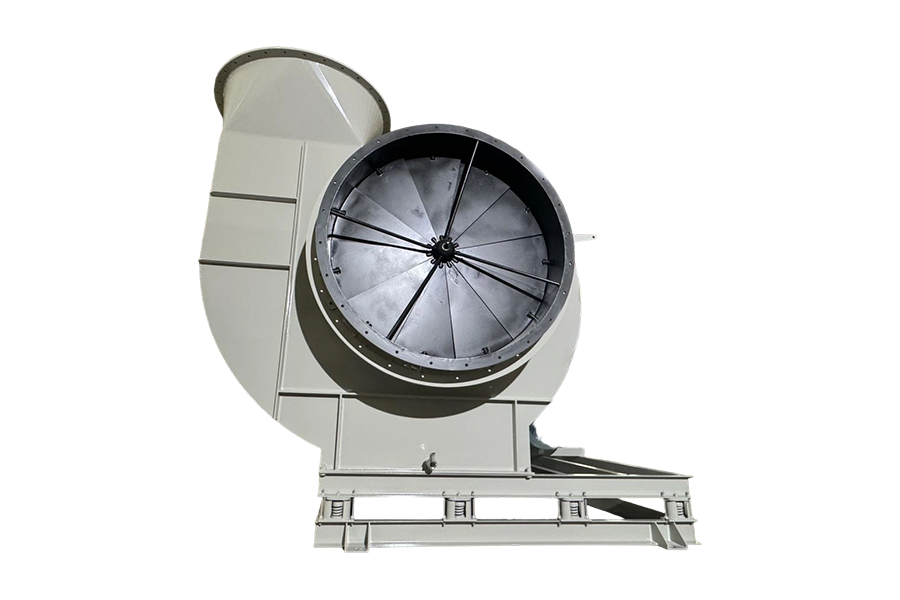

Ambientes extremos podem exigir materiais especializados, incluindo titânio para resistência superior à corrosão, Monel para aplicações marítimas ou plástico reforçado com fibra de vidro (FRP) para resistência química. Estas opções premium aumentam o investimento inicial, mas reduzem os custos do ciclo de vida através de intervalos de manutenção prolongada.

Padrões e Conformidade de Eficiência Motora

A classificação da eficiência do motor impacta significativamente ventilador centrífugo personalizado economia operacional. A Comissão Eletrotécnica Internacional (IEC) estabelece classes de eficiência de acordo com a norma 60034-30-1, com mandatos regulatórios que impulsionam a adoção de níveis de eficiência mais elevados.

A tabela a seguir descreve as características da classe de eficiência e os requisitos de conformidade:

Motores IE2 de alta eficiência

Os motores IE2 representam uma linha de base para aplicações de potência fracionada entre 0,12 kW e 0,75 kW de acordo com as regulamentações atuais. Esses motores são adequados para aplicações de serviço intermediário, onde a operação contínua não justifica um investimento em eficiência premium.

Requisitos de eficiência premium do IE3

Desde julho de 2021, os regulamentos da UE desabilitam a eficiência IE3 para motores entre 0,75 kW e 1000 kW. Eficiência do motor do ventilador centrífugo IE3 IE4 a garantia de conformidade uma redução no consumo de energia de 15 a 20% em comparação com equivalentes do IE2. Esses motores são adequados para aplicações de operação contínua, incluindo ventilação industrial e resfriamento de processos.

Eficiência Super Premium do IE4

Os motores IE4 oferecem eficiência máxima para aplicações exigentes com operação quase contínua. Os requisitos exigidos exigem exigência com IE4 para motores de 0,75 a 200 kW a partir de julho de 2023. Estes motores envolvem níveis de eficiência superiores a 96%, proporcionando um rápido retorno do investimento através da poupança de energia, apesar do custo inicial mais elevado.

Cronograma de conformidade regulatória

As equipes de aquisição devem verificar a conformidade da eficiência do motor com as regulamentações aplicáveis. Os motores não estão em conformidade com as restrições de importação e os ganhos operacionais em mercados regulamentados. A integração do inversor de frequência variável (VFD) com motores IE2 pode satisfazer os requisitos de eficiência em determinadas jurisdições, embora a concepção direta do motor IE3 ou IE4 garanta conformidade universal.

Parâmetros de Personalização para Aplicações Industriais

Especificações de diâmetro e largura do impulsor

Seleção do diâmetro do impulsor do ventilador centrífugo requer requisitos de desempenho com restrições físicas equilibrar. Os diâmetros padrão variam de 200 mm para unidades HVAC compactas a 3.000 mm para aplicações industriais pesadas. A largura do impulsor, medida axialmente, determina a capacidade do fluxo de ar em um determinado diâmetro. Impulsores mais longos processam volumes maiores, mas exigem entrada de energia proporcionalmente maior.

O software de seleção calcula o diâmetro ideal com base na vazão necessária, na pressão do sistema e na velocidade de rotação. A oportunidade de Euler combina o diâmetro do impulsor com os ângulos de carga das pás – diâmetros menores necessários ângulos de pá mais acentuados para atingir um aumento de pressão equivalente.

Requisitos de pressão Stati e CFM

Ventilador centrífugo de alta pressão aplicações desabilitam uma análise cuidadosa da resistência do sistema. Os requisitos de pressão estática incluem perdas por atrito nos dutos, resistência do filtro e quedas de pressão dos componentes. Subestimar a resistência do sistema resulta em fluxo de ar inadequado, enquanto superestimar a energia desperdiçada e aumenta o ruído.

Os ventiladores industriais padrão afetam pressão estática que varia de 0,5 a 6,0 polegadas de coluna de água, com projetos especializados de alta pressão atingindo 70 polegadas de coluna de água ou mais.  A verificação de desempenho de acordo com os padrões DIN 24166 Classe 1 ou BS 848 Classe A garante o adequado de capacidade nominal.

Temperatura e considerações ambientais

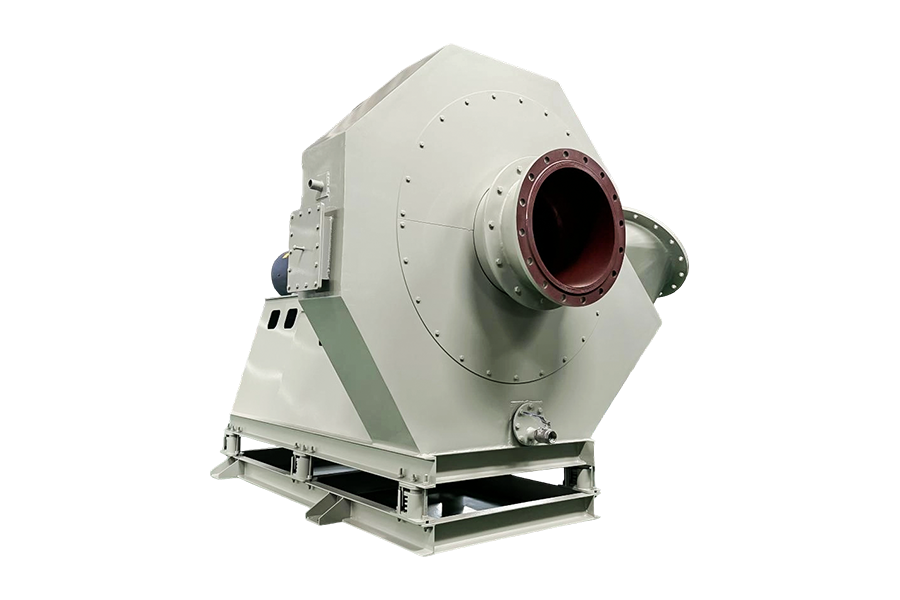

As faixas de temperatura operacional influenciam a seleção do material e as especificações do rolamento. Os ventiladores padrão acomodam temperaturas de até 80°C, enquanto os projetos de alta temperatura com construção em aço inoxidável funcionam continuamente a 350°C e intermitentemente a 550°C. As aplicações de alta temperatura desativam a acomodação de expansão térmica em projetos de montagem e vedações de eixo seleções para temperaturas elevadas.

Metodologia de Seleção para Compras B2B

A seleção sistemática garante ventilador centrífugo personalizado o desempenho corresponde aos requisitos da aplicação. A seguinte matriz de seleção orienta as decisões de aquisição:

Calculando a resistência do sistema

O projeto preciso da pressão estática requer a soma de todos os componentes do sistema. O atrito dos dutos depende do diâmetro, comprimento e rugosidade da superfície. A resistência do filtro varia de acordo com o tipo de mídia e carregamento. Curvas, transições e amortecedores adicionais com perdas adicionais. A prática recomendada especifica que os ventiladores atinjam o CFM exigiam 1,25 vezes a pressão calculada do sistema para garantir uma margem de desempenho adequada.

Correspondência da curva do ventilador ao ponto operacional

A eficiência ideal ocorre quando o ponto de operação do sistema cruza a curva do ventilador próximo ao Ponto de Melhor Eficiência (BEP). Operar significativamente à esquerda do BEP causa instabilidade e recirculação. A operação com direito de BEP reduz a eficiência e aumenta o ruído. As variações de frequência variáveis ​​permitem a operação em vários pontos de operação, mantendo a eficiência.

Considerações de instalação e operação

Opções de configuração da unidade

As configurações de acionamento direto montam o impulsor diretamente no eixo do motor, eliminando perdas e manutenção da correia. Esses conjuntos compactos atendem a aplicações de ar limpo com requisitos de serviço consistentes. Os sistemas de acionamento por correia permitem o ajuste da velocidade por meio de alterações na relação da polia e fornecem isolamento do motor das temperaturas da corrente de ar. Os ações de elaboração de oferta eficientes incluem requisitos mínimos de manutenção.

Integração VFD e controle de velocidade

As inversores de frequência variável ajustam a velocidade do motor para atender às diversas demandas do sistema, proporcionando economias de energia significativas em comparação com o controle de amortecedor. As leis do ventilador determinam que o fluxo de ar varia linearmente com a velocidade, a pressão varia com a velocidade ao quadrado e a potência varia com a velocidade ao cubo. Uma redução de velocidade de 20% gera aproximadamente 50% de economia de energia.

Manutenção e vida útil

Os ventiladores industriais padrão variam de 40.000 a 100.000 horas de vida útil, dependendo das condições de operação. Os rolamentos lubrificados com graxa exigem relubrificação periódica, enquanto os sistemas em banho de óleo oferecem intervalos estendidos. O balanceamento do impulsor conforme ISO 1940 Grau 6.3 ou 2.5 minimiza a vibração e prolonga a vida útil do componente [^52^]. A inspeção regular do desgaste da lâmina, especialmente em aplicações específicas de partículas, evita falhas catastróficas.

Perguntas frequentes

Como faço para selecionar o correto curvado para trás d ventilador centrífugo para minha aplicação?

A seleção requer a definição de quatro parâmetros: fluxo de ar necessário (CFM), pressão estática total do sistema (medidor de água em polegadas), densidade do ar na temperatura operacional e nível de ruído aceitável. Os impulsores curvados para trás são adequados para aplicações que exigem pressão estática média a alta (até 15 pol. w.g.) com ar limpo ou moderadamente empoeirado. Esses ventiladores atingem eficiência de 75-85% e apresentam curvas de potência sem sobrecarga que protegem os motores contra sobrecarga. Combine a curva do ventilador com a curva de resistência do seu sistema, garantindo que o ponto de operação caia entre 80-100% do vazão BEP para obter eficiência ideal.

O que distingue ventilador centrífugo de alta pressão projetos de modelos padrão?

Os ventiladores centrífugos de alta pressão incorporam projetos de impulsos especializados e construção robusta para atingir pressões estáticas que excedem as faixas padrão. Essas unidades normalmente empregam impulsores curvados para trás ou radiais com construção de lâmina reforçada, carcaças soldadas de alto calibre com capacidade de 22 pol. w.g. e componentes balanceados com proteção para suportar níveis de tensão mais elevados. As aplicações incluem dutos longos, sistemas de filtragem de alta eficiência e transporte pneumático onde os requisitos de pressão excedem 10 pol. Os ventiladores padrão normalmente suportam 0,5-6 pol. w.g., enquanto os projetos de alta pressão atingem 70 pol.

Qual classe de eficiência do motor deve ser especificada para aplicações de serviço contínuo?

Aplicações de serviço contínuo (operação 24 horas por dia, 7 dias por semana) justificam os motores IE4 Super Premium Efficiency, apesar do custo inicial mais elevado. Uma melhoria de 10% na eficiência em relação aos motores IE3 gera um retorno rápido através da economia de energia. Para aplicações que operam 4.000 horas anuais, o IE3 Premium Efficiency representa o projeto mínimo sob as regulamentações da UE para motores acima de 0,75 kW. Aplicações temporárias ou sazonais podem utilizar motores IE2 conforme as disposições assim o permitirem. Verifique sempre os requisitos regulamentares locais, pois os mandatos de eficiência variam de acordo com a jurisdição e os dados de implementação se até 2023 para conformidade com o IE4.

Como é que seleção do diâmetro do impulsor do ventilador centrífugo impacto no desempenho e na eficiência?

O cerne do impulsor influencia diretamente a capacidade do fluxo de ar, a geração de pressão e os requisitos de velocidade de rotação. Diâmetros maiores movimentam maiores volumes de ar em RPM mais baixos, melhorando a eficiência e redução do ruído. Contudo, a seleção do diâmetro deve equilibrar os requisitos de desempenho com as restrições físicas e as limitações de velocidade da ponta. O cálculo da velocidade específica (ns = 5,54 × n × √Q / H^(3/4)) orienta o dimensionamento adequado. O diâmetro aparente em relação aos requisitos do sistema causa operação à esquerda do BEP, prejudica a eficiência e pode causar instabilidade. Diâmetro insuficiente requer velocidades de rotação mais altas para atingir o desempenho nominal, aumentando o ruído e o desgaste

Referências

1. Blauberg Motores. (2025). Qual é a diferença entre um ventilador centrífugo dianteiro e um ventilador centrífugo reverso? Recursos Técnicos Blauberg .
2. Empresa de ventiladores e sopradores AirPro. (2026). Materiais de Construção para Ventiladores e Sopradores Industriais. Documentação Técnica AirPro .
3. Movimento Aéreo Hartzell. (2025). Guia de seleção de ventiladores centrífugos: escolhendo o tipo certo. Blog de Engenharia Hartzell .
4. ebm-papst. (2018). Ventiladores Centrífugos – Princípios Básicos. Documentação Técnica ebm-papst .
5. Ventiladores personalizados Austrália. (2024). Impulsor de Ventilador Centrífugo 101: Tipos e Aplicações. Guia Técnico de Ventiladores Industriais Swinnerton .
6. Witt & Sohn AG. (2024). Eficiência Energética (EcoDesign) para Ventiladores Industriais. Documentação Técnica Witt & Sohn .
7. Vitória Motor. (2025). Revolucionando o desempenho: como os motores IE3 e IE4 estão redefinindo os padrões da indústria. Análise da indústria automobilística de vitória .
8. Hoyer Motores. (2025). Diferenças de motores IE1, IE2, IE3, IE4. Banco de Conhecimento Hoyer Motors .
9. Guia de ventiladores e sopradores industriais. (2025). Ventiladores e sopradores centrífugos industriais: guia definitivo para entrega de ar de alta eficiência. Recursos da indústria de Ningbo Yichou .
10. Indústrias de fontes sob pressão de Usha. (2025). Especificações do ventilador centrífugo curvado para trás. Dados Técnicos do Ventilador Symbiosis .
